螺旋給料機尺寸及型號

發布時間：2021-12-25 16:03:09 作 者：大漢機械 原創文章：http://www.bj-zjl.com/news/603.html

螺旋給料機可輸送物料有粉狀、顆粒狀、小塊狀等，其輸送形式分水平、傾斜和垂直輸三種，螺旋機長度在3-70米；螺旋給料機型號包括GX型、LS型、WLS型和U型四種，下面為大家介紹螺旋給料機尺寸及型號：

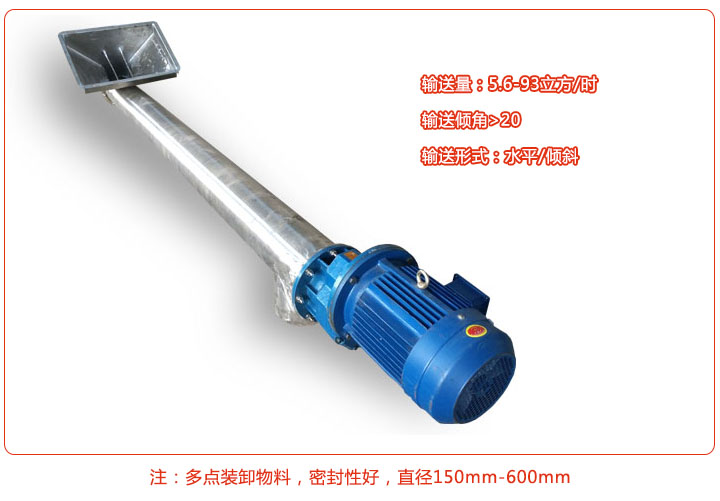

GX型螺旋給料機尺寸及型號

產品介紹

輸送物料：小顆粒，粉狀物料，不可輸送粘性/結塊物料；

輸送量：5.6-93立方/時，輸送傾角>20，輸送形式：水平/傾斜°

特點：可多點裝卸物料，密封性好。

主要型號：GX150，GX200，GX250，GX300，GX400，GX500，GX600（直徑：150-600）。

參數尺寸表

型號	W	A	B	C	D	N	R	Y	L	K	M	S	P	O	H	V	J	T	G
GX150	2000	170	236	216	10	8	190	190	112	140	100	135	17	270	110	160	16	195	1000、1500、2000
GX200	2500	220	306	272	10	8	220	190	112	180	200	165	25	308	140	200	16	250	1500 2000 2500
GX250	2500	270	356	330	10	8	270	190	140	220		195	28	356	200	260	20	300
GX300	2500	320	428	385	14	8	300	190	214	270		225	28	443	240	320	20	350
GX400	3000	420	528	492	14	8	350	190	224	340	300	280	30	533	320	400	25	430	1500 2000 3000
GX500	3000	528	662	612	17	8	450	190	280	400		340	35	662	400	500	25	490
GX600	3000	628	762	720	17	8	550	190	255	500		430	40	760	500	600	30	560

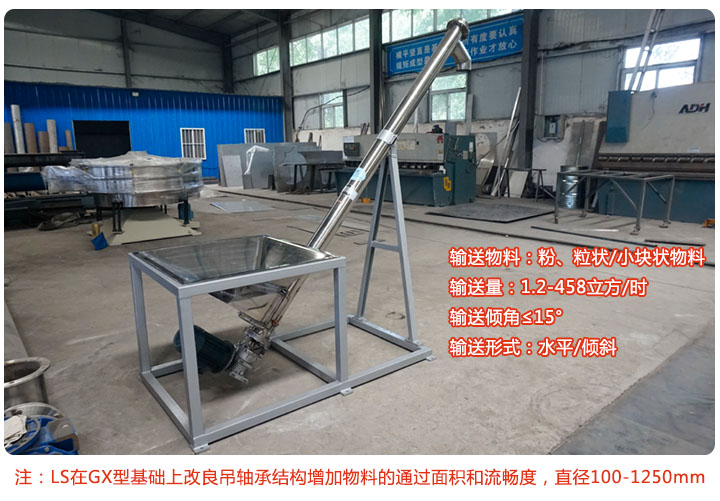

LS型螺旋給料機尺寸及型號

產品介紹

輸送物料：粉、粒狀/小塊狀物料；

輸送量：1.2-458立方/時，輸送傾角≤15°，輸送形式：水平/傾斜

特點：LS是通過改良吊軸承結構增加物料的通過面積和流暢度（GX型改良版）

主要型號：LS100，LS200，LS250，LS315，LS400，LS500，LS600，LS800，LS1000，LS1250（直徑：100-1250）。

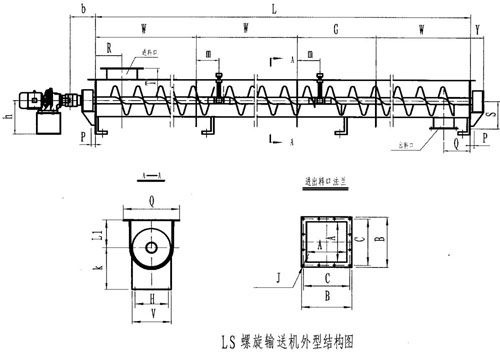

參數尺寸表

型號	W	A	B	C	D	N	Q	Y	L	K	R	S	P	O	H	V	J	T	G	L
LS100	2500	100	180	146	10	4	180	190	90	112	180	112	60	178	120	160	14	163	1500 2000 2500	3500- 40000
LS160	2500	160	240	206	10	4	200	190	112	150	200	150	60	270	120	160	14	190
LS200	3000	200	300	256	14	8	225	190	112	180	225	180	60	308	160	200	14	212
LS250	3000	250	350	306	14	8	250	190	140	224	250	224	60	336	200	250	18	240		40000- 80000
LS315	3000	315	425	370	14	8	330	190	214	280	390	250	60	443	300	350	20	340
LS400	3000	400	500	456	14	8	3580	190	224	355	390	280	60	533	320	400	24	384
LS500	3000	500	600	556	14	8	400	190	280	400	400	340	80	662	400	500	24	440	2000 2500 3500	5500- 80000
LS630	3000	630	730	686	14	8	450	190	355	500	450	420	80	763	500	630	24	555
LS800	3000	800	920	868	18	16	550	340	450	630	550	520	80	970	632	800	30	650
LS1000	3000	1000	1120	1068	18	16	650	360	560	710	650	630	80	1190	710	1000	30	760		6000-60000
LS1250	3000	1250	1370	1318	18	16	800	380	710	800	800	760	80	1440	800	1250	30	910

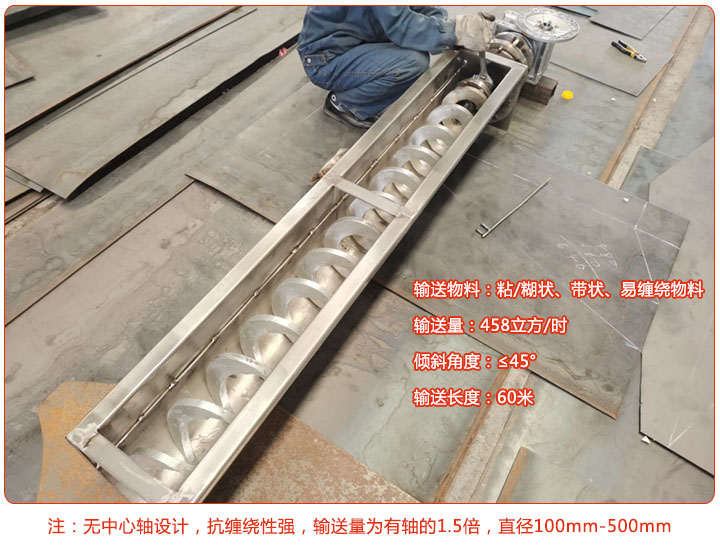

WLS型螺旋給料機尺寸及型號

產品介紹

輸送物料：粘/糊狀、帶狀、易纏繞物料（如：廚余垃圾、生活垃圾、污泥專用）；

輸送量：458立方/時，傾斜角度：≤45°，輸送長度：60米，

特點：無中心軸設計，抗纏繞性強，輸送量為有軸的1.5倍

主要型號：WLS100，WLS160，WLS200，WLS250，WLS500（直徑：100-500）。

參數尺寸表

名稱型號			WLS150	WLS200	WLS250	WLS300	WLS400	WLS500
螺旋體直徑(mm)			150	184	237	284	365	470
外殼管直徑(mm)			180	219	273	351	402	500
允許工作角度( α )			0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °	0 °～ 30 °
較大輸送長度(m)			12	13	16	18	22	25
較大輸送能力(t/h)			2.4	7	9	13	18	28
電機	型號	L ≤ 7	Y90L-4	Y100L1-4	Y100L2-4	Y132S-4	Y160M-4	Y160M-4
	功率kW		1.5	2.2	3	5.5	11	11
	型號	L>7	Y100L1-4	Y100L2-4	Y112M-4	Y132M-4	Y160L-4	Y160L-4
	功率kW		2.2	3	4	7.5	15	15

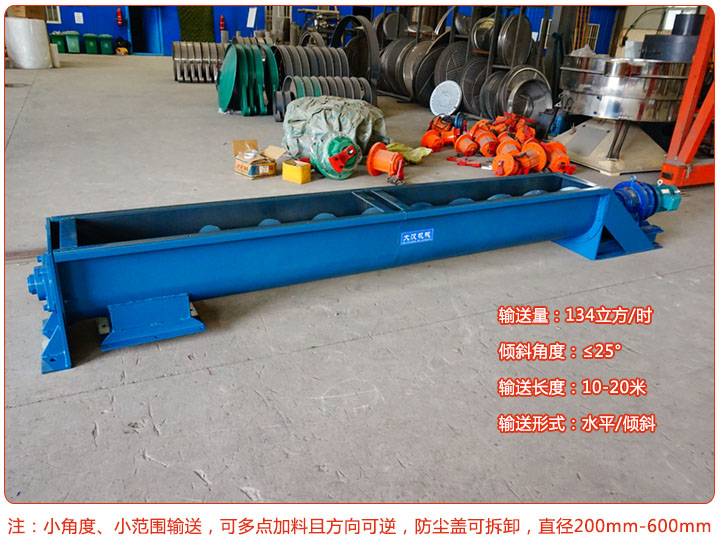

U型螺旋給料機尺寸及型號

產品介紹

輸送物料：粉、顆粒狀及小塊物料

輸送量：134立方/時，傾斜角度：≤25°，輸送長度：10-20米，輸送形式：水平/傾斜

特點：小角度、小范圍輸送，可多點加料，輸送方向可逆，防塵蓋可拆卸

型號：U200，U250，U300，U400，U500，U600（直徑200-600）

參數尺寸表

規 格		主要技術性能	驅動裝置	驅動裝置			重量(kg)
直徑	長度(m)	產量(水泥) t/h	轉速(min)	減速機		電動機
				型號	速比	功率(kw)
U200	-10	9	60	ZQ250	23.34	1.1	726
	-20			ZQ250		1.5	1258
U250	-10	15.6		ZQ250		2.2	960
	-20			ZQ250		3	1750
U300	-10	21.2		ZQ350		3	1373
	-20			ZQ350		4	2346
U400	-10	51		ZQ400		5.5	1911
	-20			ZQ500		11	2049
U500	-10	87.5		ZQ400		7.5	2381
	-20			ZQ650		18.5	5389
U600	-10	134.2	45	ZQ750		22	3880
	-10			ZQ850		55	7090

以上是對螺旋給料機尺寸及型號的詳情介紹，大家可根據需求進行選購。
